NXT3000系列真空加氯机

做为全真空加氯机开发的先导者,Severn Trent Services-Capital Controls

   (首都控制)为全球创立了全真空加氯机技术标准

  特点:

。设计先进:音速流调节原理,无需差压调节器,Simple Best结构设计,可靠性高。

。模块化:系统包括真空调节器、流量计组件和水射器,流量计和真空调节器可分体

            /一体安装、安全性高。真空调节器容量达10kg/h(500PPD)。

。可选气源放空开关,进行远程报警指示及切换控制。

。运行指示:可指示备用、运行、空瓶状态。

。入口阀体和弹簧均为哈氏C合金制造,调节阀采用实芯银阀芯。

。操作安全:全真空运行,最少的日常维护量。

。最先进的高效水射器可在较低水压/水量条件下实现正常投加,可在立面上水平及垂

 直两个方向安装。

。多功能性:只需要增加一台真空调节器即可实现自动负压切换,无需额外切换装置。

。维修量小:简捷的结构将日常维护量降至最小,对所有主要部件提供备件包。

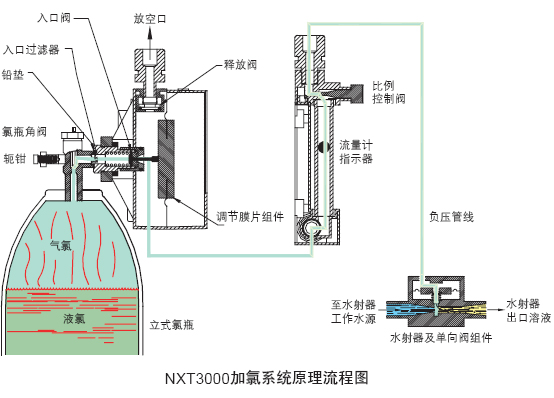

设备描述

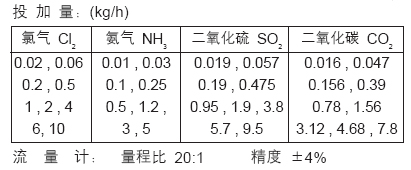

  NXT3000系列气体投加系统是真空操作、溶液投加型。氯气投加量:20g/h~10kg/h,

氨气投加量:10g/h~5kg/h,二氧化碳(CO2)投加量:15.6g/h~7.8kg/h,二氧化硫

(SO2)投加量:19g/h~9.5kg/h.

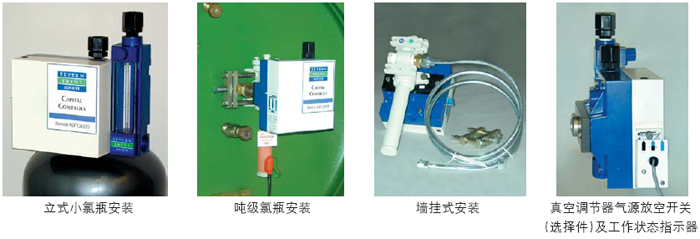

  真空调节器可选择适用于立式小氯瓶安装,吨级氯瓶安装及墙挂式安装。当采用吨级氯瓶及

墙挂式安装时,真空调节器配有一体式安装的集液歧管,并带有电缆为3m长的电加热器(220V).

集液歧管内配有5平方英寸面积可拆卸式微孔过滤器,微孔过滤器为90目。

  在真空调节器内提供一个Hastelloy C材质的强制密封的入口阀,在失去真空时隔离来自正压气体、

在入口阀的上游侧带有一个易于拆卸的玻璃纤维过滤器。提供一个弹簧加载的压力释放阀以防止压力

气体进入气体控制系统。作为真空调节器不可分隔的一部分,提供了一个过真空关闭阀,在失去压力

气源时将真空调节器同流量计组件隔离,二只真空调节器内可组成自动切换方式而无需额外的切换阀。

当气源中断或放空时,真空调节器上提供一个可视指示信号。

  流量计组件指示气体流量范围为20:1,可对投加的气体进行测量指示,直接读数单位有公制及英制

二种,可安装在墙上或真空调节器上,流量计上装有一个塑料防护罩。流量计上有一个手动调节阀用于

手动控制。当系统用于自动控制时,可不配带此手动调节阀。

  系统配有一个水射器,根据实际应用情况选型确定喉径比大小。提供水射器类型取决于应用情况,根据

下面条件确定水射器设计选型:

1、工作水源压力(MPa或Psig)

2、最大耗水量(m3/h或gpm)

3、最大工作背压(MPa或Psig)

  真空调节器、流量计组件、比例控制阀(手动或自动)及水射器是由耐所投加气体腐蚀的材料制造,所有

部件的制造均满足ISO9001质量认证标准。

控制方式:使用比例控制阀,加氯机可手动控制或自动控制

              手动控制---作为流量计组件的一部分已提供手动比例阀

              自动控制---另外增加一个自动控制阀,接受一个电气控制信号(典型的来自

             流量计或余氯控制器)精确调节气体流量。对于全自动控制应用请咨询上海费

            波自控技术有限公司。

联接:5/8"O.D软管用于下列部件出口。

         真空调节器出口/放空口、流量计组件进/出气口、水射器入口及排污口

        根据气体流量及管线长度不同,允许减小或放大管径、但需要专用变径街头。

电气要求:墙挂式或吨级氯瓶安装式真空调节器带有电加热器240V/25W,电缆长3m

环境温度:Max.54℃(130°F)

水射器水温:Max.38℃(100°F)

选择附件:气源放空报警开关、气源压力表(外径¢51)、高/低真空开关、预防性维护备件包

水射器要求:

工作水质---相当清洁的水

工作水压---28Kpa以上,最大2.07Mpa最大背1.38Mpa

  耗水量及水射器入口水压大小取决于加氯机投加量及水射器出口压力(背压)。水射器流量/压力

曲线请咨询上海费波自控技术有限公司。通常每个溶液投加点需要一个水射器。对于泳池或投加点

(放空投加)高程低于水射器位置高程的应用,水射器需配备一个防虹吸阀。

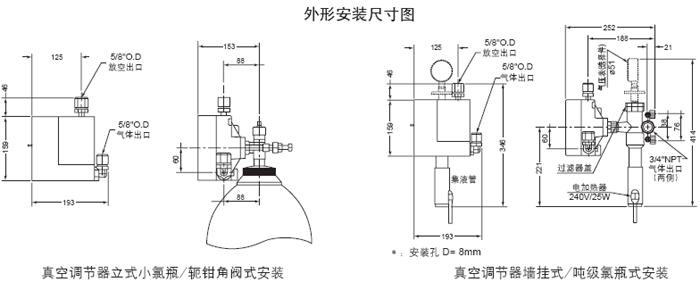

安装:真空调节器安装方式有三种详见下图

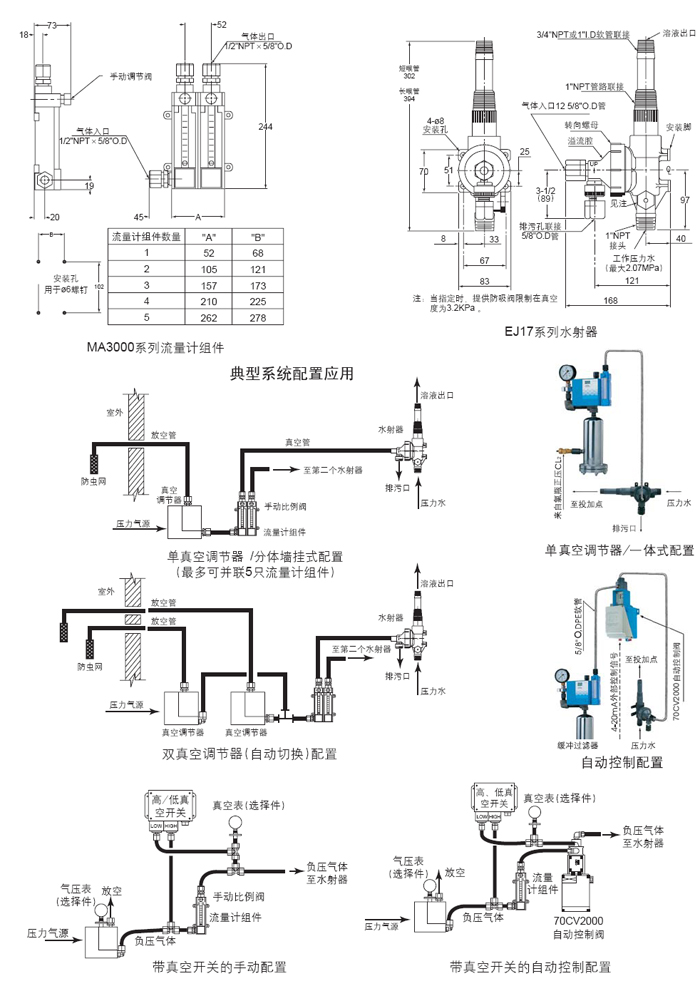

  流量计组件可同真空调节器一体式或分体墙挂式安装。

  水射器可墙挂安装,水平方向/垂直方向可选。小于或等于2kg/h投加量的水射器可直接管路注射

安装。可单独提供墙挂式安装的自动控制阀。
