CASTER MTA 系列磁力驱动旋涡泵

主要特性:

·小流量高扬程,无需回流

·流量稳定,随出口系统压力变化小

·由精锻的金属加工而成的重载荷壳体的叶轮

·重载荷的金属隔离罩

·泵体内部没有任何金属与金属的接触,性能稳定、寿命长、噪音低

·独特的叶轮设计可输送含20%气体的介质——非常适合输送气液混和介质

·具有搅拌、混合能力,可用于混合不同液体或液体与气体

·自平衡叶轮——没有轴向载荷

·可更换的叶轮,减少了维修成本

·高扭矩磁体,适合电机直接启动

·可选择电机直联的型式或通过联轴器连接的型式

·可反转。可用高压蒸气

·可用于非润滑性流体和高压差且汽蚀余量很低的场合

·可通过变频或高速齿轮箱将扬程提高至500m

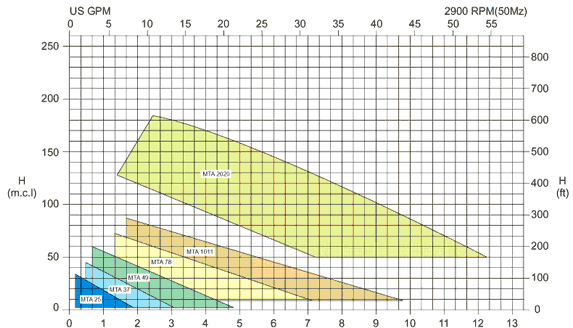

主要性能参数:

·扬程:~180m,高可达500m

·温度范围:-110℃~315℃

·介质比重可达2

·系统压力:2.5 Mpa,大可达25 MPa

典型的应用:

·输送危险或放射性的液体

·输送溶剂、酸、碱、冷冻剂

·易燃易爆介质和导热油

·医药化工、生物化学溶剂

可选择的材料:

·316不锈钢·20合金·钛合金·蒙乃尔400 ·哈氏合金·因康镍合金·氟塑料

选择功能件:

·碳化硅轴承·法兰连接口·高温结构

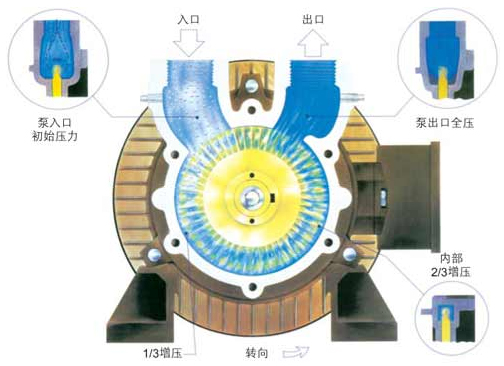

旋涡泵的结构原理:

  液体自入口区域进入叶轮外缘的两边。由于是多叶片结构,液体立即被离心力甩出去。

当液体进入周边泵壳的流道内,沿着泵的转向产生一股很强的拉力,液体就立即回到

下一个叶片的根部重新增压。由于这个螺旋增压作用,压力越来越高,后在出口端

达到全压。在出入口之间有一个密封挡板,液体就从出口流出。每个叶轮都是双作用

的,叶轮两边都产生增压作用。因为叶轮两边和泵壳两边的流道完全一样,因此整个

输送过程是平稳和平衡的。液体充满泵壳时,叶轮自由浮动并找到自平衡点,保证了

长寿命和容易维护。
