技术描述　

   加氯机为音速流调节控制，适用于(手动控制)(流量比例控制)(余氯负反馈控制)

(流量/余氯复合环路控制)。配有一支浮子流量计，流量刻度范围20:1，落地式安装

的加氯机控制柜前面板上装有一只2.5'' 的真空压力表，指示水射器真空度。浮子流

量计和真空表上均有英制和公制刻度单位。落地控制柜外壳用玻璃纤维增强的聚脂塑

料制成，表面光滑便于清洗。

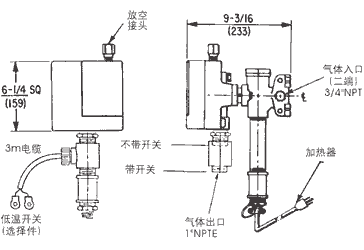

   真空调节器是(轭钳安装)(墙式安装)式，可不使用外部阀门进行气源自动切换。墙

挂式真空调节器带有一个超细筒式过滤器、便于拆卸取出，配有集液管和30w电加热器

组件,并带有“备用”、“运行”、“空瓶”指示器，可选择配置气源放空开关。

   自动控制运行，在控制柜内装有一个氯气自动控制阀，它包括：一个精密的变截面耐

腐蚀阀塞和座，一个安装在耐腐蚀外壳内的步进电机操作器、可用于手动超越控制和自

动控制，不需要一个单独手动控制阀。操作器的电子元件安装在包含有集成电路的新

设计的印刷电路板上，所有电路板均涂有防潮密封漆。厚度大于0.002'' (0.05mm) ,满

足MILE-5272标准，增强了电路板的耐腐蚀性。阀的行程时间大15秒。投加比例设定

位于控制单元内，防止未授权人误动。操作器工作电源为240O/50Hz,可接收4 ~ 20mA

或1 ~ 5v控制信号。可选择输出：4-20mA氯气流量信号、高/低真空信号，阀位极限报警

信号、手动/自动切换信号。在自动控制方式，前面板上可选择安装电气手操流量调节开关

(选择件)。　

   水射器具有二重单向阀及紧急排污阀，防止水或溶液倒涌至加氯机。

  特点：

  设计先进： 音速流调节原理，减少了可动部件提高了预期寿命和可靠性。投加量高达60kg/h。

   控制灵活： 氯气控制阀能接收一个或二个外部标准控制信号(4 ~ 20mA或1 ~ 5v) 。接收一

 个外部控制信号可实现流量比例控制，余氯负反馈控制(输入信号由PID调节器或PLC给出)。可选

择同时接收二个外部控制信号，一个来自流量计，另一个来自PID调节器或PLC实现复合环路控制。

也可选择加氯机自带控制器实现多种控制模式。

   模块化结构： 分离的加氯机各组件及控制输入方式，允许优化的进行系统设计配置，适应复杂

的工艺要求。

  技术参数：

                                      真空调节器

    容量：≤10kg/h 轭钳式安装或可选墙挂式安装40 ~ 60kg/h 墙挂式安装

   环境温度：2 ~ 54℃

   选择件：压力表、低温报警开关，气源放空开关。　　　　　　　　

                                   控制柜

   多点投加应用：每个投加点需要一个控制柜和水射器，若干

 个控制柜投加量总和≤真空调节器容量

   投　加　量：0.2,0.5,1,2,4,10,20,40,60 kg/h

   (10,25,50,100,200,300,500,1000,2000,3000PPD)

   量　程　比：20:1

   控制输入：4 ~ 20mA 或1 ~ 5V

  标准配置一个输入，可选择双输入输出：4 ~ 20mA氯气流量(选择件）

  选　择　件：高/ 低真空开关-输出(无源10A/120V)　　　　　

                    手动/ 自动切换开关-输出(无源10A/120V)　

                    阀位报警触点－闭合报警(无源10A/120V)　　　　

                    电气手操流量调节开关(增/ 减开关）

                    复合环路控制器71RC5

   环境温度： -7~52℃（氯气控制阀）

   外形尺寸：高(H)1524, 宽(W) 610, 厚(D)533　　　　　　

                                    水射器　

   水射器所需水量及水压取决于氯气投加量及氯溶液管线所产生的背压。要求使用非常清洁的水

   大允许背压：1.38Mpa

   水　　　　温：一般应用≤26℃（水温升高会影响氯气的溶解度，较高水温请咨询上海费波自控技术有限公司）
